Grafana 的使用

读音：/ɡræfɑnɑ/

Grafana 是什么

Grafana 是一个监控仪表系统，它是由 Grafana Labs 公司开源的的一个系统监测 (System Monitoring) 工具。它可以大大帮助你简化监控的复杂度，你只需要提供你需要监控的数据，它就可以帮你生成各种可视化仪表。同时它还有报警功能，可以在系统出现问题时通知你。

Grafana 不对数据源作假设，它支持以下各种数据，也就是说如果你的数据源是以下任意一种，它都可以帮助生成仪表。同时在市面上，如果 Grafana 称第二，那么应该没有敢称第一的仪表可视化工具了。因此，如果你搞定了 Grafana，它几乎是一个会陪伴你到各个公司的一件称心应手的兵器。

Grafana 支持的数据源

Prometheus
Graphite
OpenTSDB
InfluxDB
MySQL/PostgreSQL
Microsoft SQL Server
等等

什么情况下会用到 Grafana 或者监控仪表盘

通常来说，对于一个运行时的复杂系统，你是不太可能在运行时一边检查代码一边调试的。因此，你需要在各种关键点加上监控。

用开车作为例子：车子本身是一个极其复杂的系统，而当你的车在高速上以 120 公里的速度狂奔时出现了噪音，你是不可能这时候边开车边打开发动机盖子来查原因的。通常来说，好一点的车会有内置电脑，在车子出问题时，告诉你左边轮胎胎压有问题，或是发动机缺水了之类。而这些检测，就是系统监控的一个例子。

对于驾驶员来说，他们开车时只关心几个指标：

我的位置是哪里，在路中间么（当然这个无法通过监控系统实现，得看路）
我的速度是多少 - 速度仪表盘
我的油、发动机水温等等关键指标是多少 - 其它仪表盘

通过仪表盘，你不一定能清楚地了解车子出问题的具体原因，但至少可以给你一个大概的方向。比如说，如果水温很高时出现了问题，你大概率可以尝试加点水降温来尝试是否解决问题。

把上面的车换成计算机系统或者一个软件系统也是一样：仪表盘就是你的速度表和水温表，通过这些表盘你可以实时了解你的系统运行情况。

仪表盘应用极广，我能想到的一些例子：

阿里在双十一控制室用了监控仪表盘，因此所有双十一的新闻基本上都可以看到这个仪表盘
各酷炫公司大厅里常常放一个仪表盘来展示实力（用户数啦、营收啦之类）
你的 PC 上的资源管理器、Mac 上的 Activity Monitor 都是某种意义上的仪表盘

综上，在任何需要监控系统运行状况的地方就大概率会用到仪表盘，而用到仪表盘的时候就可以用 Grafana （不管你用什么语言）

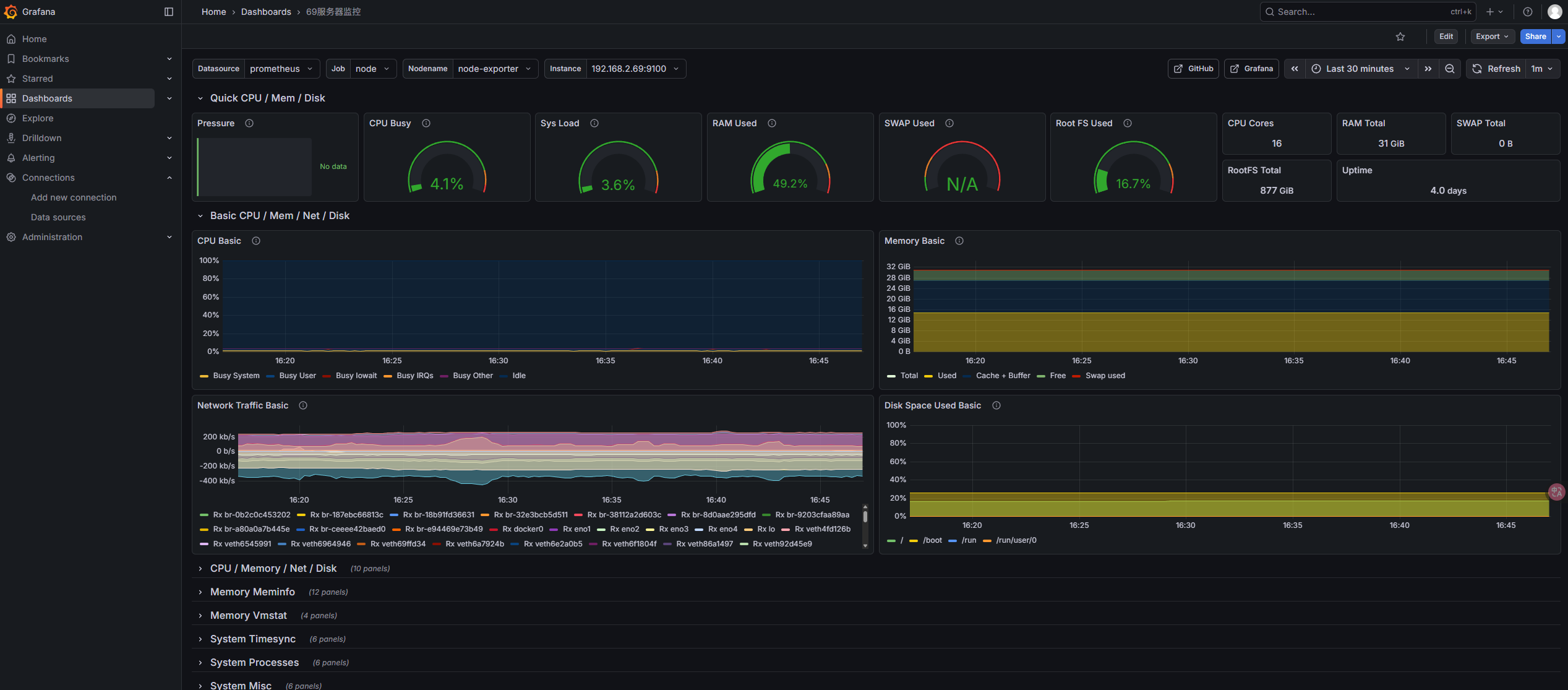

下面用一个服务器 CPU、内存等信息查看面板作为实践的例子，初步体验一下。目标是希望能快速的查看 CPU、内存的信息和最近的波动状况。因此，我们就需要添加这么一个仪表盘，能实时查看信息。

安装和配置 Prometheus、Grafana、数据采集工具

使用 docker、docker-compose 快速搭建。

Grafana 是个仪表控制系统，只用来展示。
数据源采用 prometheus (普罗米修斯)，这是个时序数据库用于保存采集上来的数据。
采集系统信息使用 prometheus 提供出来的工具 node-exporter 作为系统信息采集工具

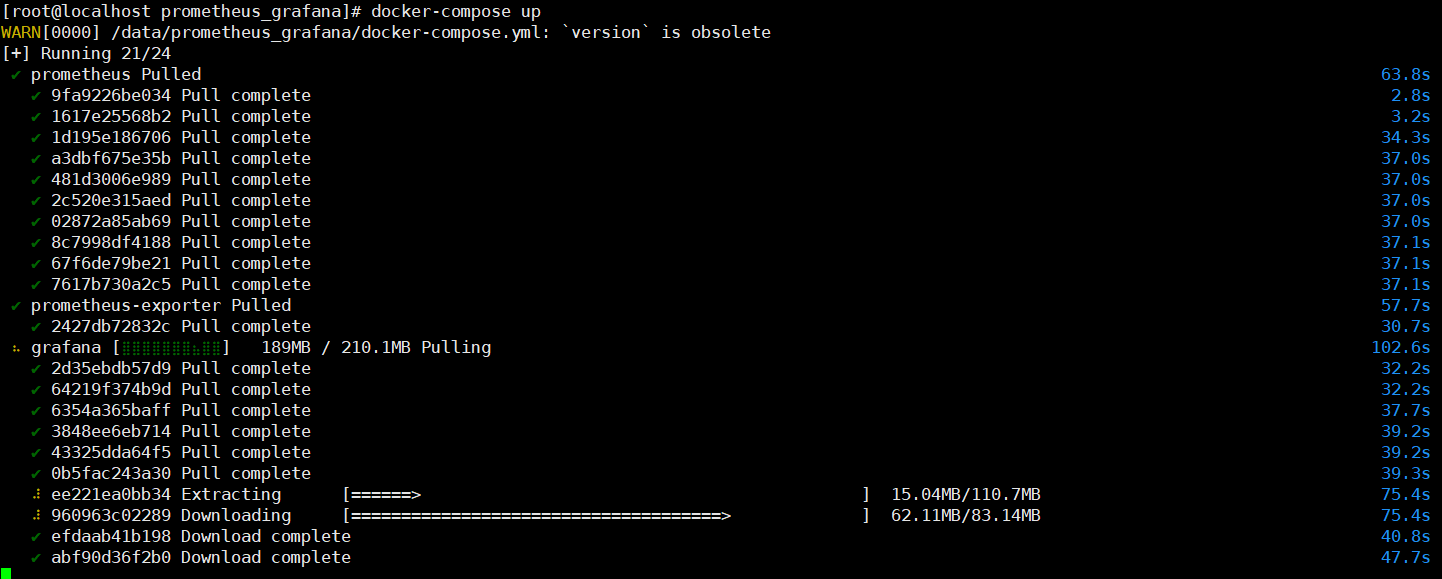

基于上述，编写 docker-compose.yml 文件

services:
  prometheus:
    image: prom/prometheus
    container_name: prometheus
    hostname: prometheus
    ports:
      - 9080:9090
    volumes:
      - ./prometheus.yml:/etc/prometheus/prometheus.yml
  prometheus-exporter:
    image: prom/node-exporter
    container_name: node-exporter
    hostname: node-exporter
    pid: host # 让容器共享宿主机的 PID 命名空间，node exporter 才能看到宿主机级别的进程信息
    network_mode: host # 使用宿主机网络，开放 9100 端口不需要容器端口映射
    volumes:
      - /:/host:ro,rslave      # 文件系统占用
      - /proc:/host/proc:ro    # 读取CPU、内存、进程、网络
      - /sys:/host/sys:ro      # 读取硬件状态、文件系统信息
      - /sys/fs/cgroup:/host/sys/fs/cgroup:ro
      - /run:/host/run:ro
      - /dev:/host/dev:ro
    command:
      - '--path.rootfs=/host'
    restart: always
  grafana:
    image: grafana/grafana
    container_name: grafana
    hostname: grafana
    ports:
      - 3000:3000
    volumes:
      - ./grafana.ini:/etc/grafana/grafana.ini
	  - grafana-data:/var/lib/grafana   # <--- 数据持久化，不然每次重启配置都丢了
volumes:
  grafana-data:   # <--- 必须声明

采集工具 node-exporter

因为是 docker 启动的采集工具 node-exporter，容器需要做映射共享宿主机的信息，不然信息不准确。启动后 http://localhost:9100/metrics 会显示采集的信息

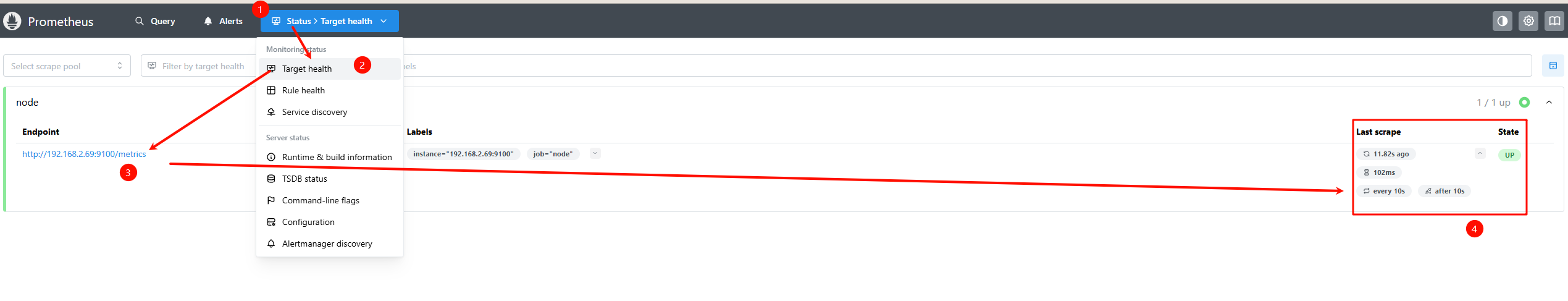

启动 Prometheus

有启动 prometheus.yml 的配置文件，需要配置 job，拉取 node-exporter 的信息

global:
  scrape_interval: 10s

scrape_configs:
- job_name: node
  static_configs:
  - targets: ['192.168.2.69:9100'] # 不是localhost

启动 Grafana

有启动 grafana.ini 的配置文件，需要配置用户名密码，不然每次重启数据都丢了。也可以空文件，先试着用么

1️⃣ 配置文件挂载（grafana.ini）

路径示例：volumes: - ./grafana.ini:/etc/grafana/grafana.ini
作用：覆盖 Grafana 默认的配置文件。
特点：
1. 只影响 启动时的配置（端口、管理员密码、认证方式、日志级别等）。
2. 不会保存 Dashboard、数据源、用户操作等运行时数据。
3. 适合统一管理配置、版本控制。
注意点
- 覆盖整个文件，如果文件不完整，默认值不会生效。
- 文件权限需可读，容器内一般 Grafana 用户 UID 472。

2️⃣ 数据持久化（Volume 或宿主机目录）

路径示例：volumes: - grafana-data:/var/lib/grafana
或宿主机绑定：volumes: - ./grafana-data:/var/lib/grafana
作用：保存 运行时数据：
- Dashboards
- 数据源配置
- 用户账户
- 团队和组织信息
- SQLite/Postgres/MySQL 数据库（如果使用 SQLite 默认是 /var/lib/grafana/grafana.db）
特点：
1. 即使容器删除重建，数据不会丢失。
2. 推荐总是挂载 volume 或宿主机目录。
3. 如果使用 SQLite，数据库文件位于 /var/lib/grafana；MySQL/Postgres 也可通过外部 DB 持久化。
